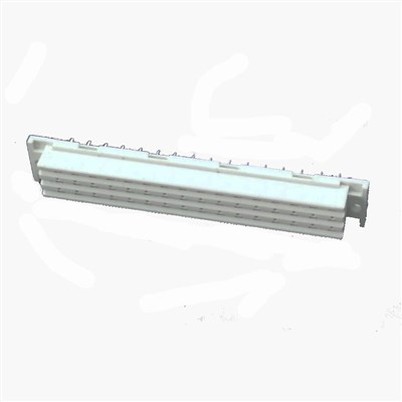

ما هو الرابط

تعتبر الموصلات ، كمكونات رئيسية لاتصالات التيار أو الإشارة ، جزءًا مهمًا من النظام الصناعي. بحجم الطائرات والصواريخ ، وصغر حجم الهواتف المحمولة وأجهزة التلفزيون ، تظهر الموصلات في مجموعة متنوعة من الأشكال المختلفة ، وتبني الجسور بين الدوائر أو المكونات الأخرى ، وتتولى دور التيار الكهربائي أو توصيلات الإشارة.

الموصل هو موصل. تُعرف أيضًا باسم الموصلات والمقابس والمآخذ في الصين. يشير بشكل عام إلى الموصلات الكهربائية. أي جهاز يربط جهازين نشطين لنقل التيار أو الإشارة.

الموصل هو أحد المكونات التي غالبًا ما يتصل بها موظفونا الفنيون والهندسيون الإلكترونيون. وظيفتها بسيطة للغاية: بناء جسر اتصال بين الدوائر المسدودة أو المعزولة في الدائرة ، بحيث يمكن للتيار أن يتدفق ، ويمكن للدائرة أن تدرك الوظيفة المحددة مسبقًا. تعتبر الموصلات جزءًا لا غنى عنه من المعدات الإلكترونية. عند مراقبة مسار التدفق الحالي ، ستجد دائمًا موصلًا واحدًا أو أكثر.

أشكال وهياكل الموصل تتغير باستمرار. هناك أنواع مختلفة من الموصلات ذات كائنات تطبيق مختلفة ، وترددات ، وطاقة ، وبيئات تطبيق. على سبيل المثال ، موصلات الإضاءة في الملعب وموصلات محركات الأقراص الثابتة وموصلات إشعال الصواريخ مختلفة تمامًا. ولكن بغض النظر عن نوع الموصل ، فمن الضروري التأكد من أن التيار يتدفق بسلاسة وبشكل مستمر وموثوق. بشكل عام ، ما يتصل به الموصل لا يقتصر على التيار. في الوقت الحاضر ، التطور السريع لتكنولوجيا الإلكترونيات الضوئية ، يعتبر ناقل نقل الإشارة خفيفًا في نظام الألياف الضوئية. يحل الزجاج والبلاستيك محل الأسلاك في الدائرة العادية ، لكن موصلات الإشارة الضوئية تُستخدم أيضًا في المسارات ، ووظائفها هي نفسها موصلات الدائرة.

نشأت فكرة ولادة الموصل من تكنولوجيا تصنيع الطائرات المقاتلة. يجب إعادة تزويد الطائرات في المعركة بالوقود وإصلاحها على الأرض ، والوقت الذي تقضيه على الأرض هو عامل مهم في انتصار أو هزيمة المعركة. لذلك ، خلال الحرب العالمية الثانية ، كانت السلطات العسكرية الأمريكية مصممة على تقليل وقت الصيانة الأرضية وزيادة وقت القتال بسبب الطائرات المقاتلة.

قاموا أولاً بتوحيد أدوات وأجزاء التحكم المختلفة ، ثم ربطهم بنظام كامل عن طريق الموصلات. عند الإصلاح ، قم بتفكيك الوحدة المعطلة واستبدالها بوحدة جديدة ، وستكون الطائرة قادرة على الطيران في الهواء على الفور. بعد الحرب ، نجحت AT-T Bell Labs في تطوير نظام هاتف Bell ، ثم أدى ظهور الكمبيوتر والاتصالات والصناعات الأخرى إلى إتاحة المزيد من الفرص لتطوير الموصلات المشتقة من التكنولوجيا المستقلة ، وتوسع السوق بسرعة.

تصنيف الموصل

نظرًا لأن هيكل الموصل أصبح متنوعًا بشكل متزايد ، تظهر هياكل جديدة ومجالات تطبيق باستمرار ، وأصبح من الصعب التكيف مع محاولة حل مشاكل التصنيف والتسمية باستخدام نموذج ثابت.

1. حسب طبيعة الاستخدام

موصل خارجي (للحاوية الخارجية) ، موصل داخلي (للحاوية الداخلية).

2. حسب مستوى الموصل

● المستوى 1. مكون لحزمة الترابط (جهاز للتعبئة):

يشير إلى اتصال IC CHIP والدبوس.

● المستوى 2. الترابط بين الحزمة والركيزة (عنصر الرصاص إلى الدائرة):

يشير إلى الاتصال بين COMPONENT ولوحة الكمبيوتر الشخصي.

● المستوى 3. توصيل لوحة إلى لوحة (لوحة إلى لوحة):

يشير إلى الترابط بين لوحة الكمبيوتر ولوحة الكمبيوتر الشخصي.

● المستوى 4. النظام الفرعي لاتصال النظام الفرعي (من الباطن إلى SUBASSEMBLY)

● المستوى 5. الاتصال بين الأنظمة الفرعية لـ I / O (SUBASSEMBLY TO I / O PORT).

● المستوى 6. اتصال النظام بالنظام (من النظام إلى النظام).

3. حسب طريقة المعالجة

يُطلق على نوع التجعيد و IDCType أيضًا نوع الثقب ونوع اللحام ونوع الإدراج الصفري (نوع ZIF).

4. حسب طريقة الاستخدام

موصلات من سلك إلى لوحة ، وأسلاك موصل من لوحة إلى لوحة ، وموصلات من سلك إلى سلك ، ومآخذ ، وموصلات إدخال وإخراج.

5. حسب النموذج

موصل لوحة PCB ، موصل كبل مسطح ، موصل كبل متحد المحور ، موصل مضمن ، موصل قرصة ، موصل دائري ، موصل زاوية ، موصل للوحة الأسلاك المطبوعة.

6. حسب الهيكل

موصلات عامة ، موصلات مقاومة للرطوبة ومقاومة للماء ، موصلات مقاومة للبيئة ، موصلات محكمة الغلق ، موصلات مقاومة للحريق ، موصلات مقاومة للماء.

7. حسب تردد العمل

التردد المنخفض والتردد العالي (مع 3 ميجا هرتز كحدود).

8. من خلال تنوعها والمعايير الفنية ذات الصلة ، يمكن تقسيم الوصلات إلى الفئات (الفئات) التالية:

① موصل دائري منخفض التردد ؛

② موصل مستطيل.

موصل الدائرة المطبوعة ؛

موصل ④RF ؛

⑤ موصل الألياف البصرية.

الأداء الأساسي للموصل

معرفة الموصل يمكن تقسيم الأداء الأساسي للموصلات إلى ثلاث فئات: وهي

الأداء الميكانيكي والأداء الكهربائي والأداء البيئي.

1. السلوك الميكانيكي

بقدر ما يتعلق الأمر بوظيفة التوصيل ، فإن قوة الإدخال هي خاصية ميكانيكية مهمة. تنقسم قوة الإدراج والاستخراج إلى قوة الإدراج وقوة الاستخراج (تسمى قوة الاستخراج أيضًا قوة الفصل) ، ومتطلبات الاثنين مختلفة. في المعايير ذات الصلة ، توجد أحكام لقوة الإدخال الكبيرة Z وقوة الفصل الصغيرة Z ، مما يدل على أنه من منظور الاستخدام ، يجب أن تكون قوة الإدخال صغيرة (هناك قوة إدخال منخفضة LIF وهيكل ZIF غير القابل للإدخال) ، وإذا كانت قوة الفصل كبيرة جدًا ، فستؤثر على موثوقية جهة الاتصال. ترتبط قوة الإدخال والاستخراج والعمر الميكانيكي للموصل بهيكل التلامس (الضغط الإيجابي) ، وجودة الطلاء (معامل الاحتكاك المنزلق) لجزء التلامس ، ودقة أبعاد ترتيب التلامس (المحاذاة).

2. الأداء الكهربائي

تشمل الخصائص الكهربائية الرئيسية للموصل مقاومة التلامس ومقاومة العزل وقوة العزل.

① يجب أن تتمتع الموصلات الكهربائية ذات مقاومة التلامس عالية الجودة بمقاومة تلامس منخفضة ومستقرة. تتراوح مقاومة التلامس للموصل من بضعة مللي أوم إلى عشرات الملي أوم.

② مقاومة العزل هي مقياس لأداء العزل بين ملامسات الموصل الكهربائي وبين نقاط التلامس والصدفة ، ويتراوح حجمها من مئات الميغا أوم إلى آلاف الميغا أوم.

③ القوة العازلة ، أو تحمل الجهد ، والجهد الذي يتحمل العازل الكهربائي ، هو القدرة على تحمل جهد الاختبار المقنن بين ملامسات الموصل أو بين نقاط التلامس والغطاء.

④ خصائص كهربائية أخرى.

التوهين من تسرب التداخل الكهرومغناطيسي هو تقييم تأثير التدريع للتداخل الكهرومغناطيسي للموصل ، ويتم اختباره بشكل عام في نطاق التردد من 100 ميجا هرتز إلى 10 جيجا هرتز.

بالنسبة للموصلات المحورية للتردد اللاسلكي ، توجد مؤشرات كهربائية مثل الممانعة المميزة وفقدان الإدخال ومعامل الانعكاس ونسبة الموجة الدائمة للجهد (VSWR). نظرًا لتطور التكنولوجيا الرقمية ، من أجل توصيل إشارات النبض الرقمي عالية السرعة ونقلها ، ظهر نوع جديد من الموصلات ، وهو موصل الإشارة عالي السرعة. وفقًا لذلك ، من حيث الأداء الكهربائي ، بالإضافة إلى الممانعة المميزة ، ظهرت أيضًا بعض المؤشرات الكهربائية الجديدة. ، مثل الحديث المتبادل (الحديث المتبادل) ، وتأخير الإرسال (التأخير) ، والتأخير الزمني (الانحراف) ، وما إلى ذلك.

3. الأداء البيئي

تشمل الخصائص البيئية الشائعة مقاومة درجات الحرارة ومقاومة الرطوبة ومقاومة رش الملح والاهتزاز ومقاومة الصدمات ، إلخ.

① مقاومة درجة الحرارة في الوقت الحاضر ، درجة حرارة العمل العالية Z للموصل هي 200 ℃ (باستثناء بعض الموصلات الخاصة ذات درجة الحرارة العالية) ، ودرجة الحرارة المنخفضة Z هي -65. أثناء عمل الموصل ، يولد التيار حرارة عند نقطة الاتصال ، مما يؤدي إلى ارتفاع درجة الحرارة. لذلك ، يُعتقد عمومًا أن درجة حرارة العمل يجب أن تكون مساوية لمجموع درجة الحرارة المحيطة وارتفاع درجة حرارة نقطة الاتصال. في بعض المواصفات ، يتم تحديد الارتفاع المسموح به لدرجة الحرارة العالية Z للموصل تحت تيار التشغيل المقنن بوضوح.

② سيؤثر اختراق مقاومة الرطوبة على أداء العزل للتوصيل h ويصدأ الأجزاء المعدنية. ظروف اختبار الحرارة والرطوبة الثابتة هي الرطوبة النسبية 90 % ~ 95 % (وفقًا لمواصفات المنتج ، حتى 98 %) ، درجة الحرارة +40 ± 20 ℃ ، وقت الاختبار وفقًا لمواصفات المنتج ، Z هي 96 ساعة على الأقل. اختبار الحرارة الرطبة بالتناوب أكثر صرامة.

③ عندما يعمل الموصل المقاوم لرذاذ الملح في بيئة تحتوي على رطوبة وملح ، فإن طبقة المعالجة السطحية لأجزائها المعدنية الهيكلية وأجزاء التلامس قد تنتج تآكلًا كلفانيًا ، مما يؤثر على الخصائص الفيزيائية والكهربائية للموصل. من أجل تقييم قدرة الموصلات الكهربائية على تحمل هذه البيئة ، تم تحديد اختبار رش الملح. يعلق الموصل في صندوق اختبار يتم التحكم في درجة حرارته ، ويرش محلول كلوريد الصوديوم بتركيز محدد بهواء مضغوط لتكوين جو بخاخ الملح ، ويتم تحديد وقت تعرضه بواسطة مواصفات المنتج ، وهو 48 ساعة على الأقل.

الاهتزازات والصدمات يعد الاهتزاز ومقاومة الصدمات من الخصائص المهمة للموصلات الكهربائية. إنها مهمة بشكل خاص في بيئات التطبيق الخاصة مثل الطيران والفضاء والسكك الحديدية والنقل البري. هو اختبار متانة الهيكل الميكانيكي للموصل الكهربائي والاتصال الكهربائي الموثوق به. مؤشر مهم للجنس. هناك لوائح واضحة في طرق الاختبار ذات الصلة. في اختبار الصدمة ، يجب تحديد ذروة التسارع والمدة وشكل موجة نبضة الصدمة ، فضلاً عن وقت انقطاع الاستمرارية الكهربائية.

⑤ خصائص بيئية أخرى وفقًا لمتطلبات الاستخدام ، تشتمل الخصائص البيئية الأخرى للموصلات الكهربائية على مقاومة الهواء (تسرب الهواء ، ضغط السائل) ، الغمر في السائل (مقاومة سوائل معينة) ، ضغط الهواء المنخفض ، إلخ.

الهيكل الأساسي للموصل

الأجزاء الهيكلية الأساسية للموصل تشمل ① الاتصال ؛ ② عازل ③ قذيفة (حسب النوع) ؛ ④ إكسسوارات.

1. اتصالات

إنه الجزء الأساسي من الموصل لإكمال وظيفة التوصيل الكهربائي. بشكل عام ، يتكون زوج الاتصال من قطعة تلامس ذكر وقطعة اتصال أنثوية ، ويكتمل التوصيل الكهربائي عن طريق إدخال قطع التلامس للإناث والذكور.

الاتصال الذكري هو جزء صلب ، وشكله أسطواني (دبوس دائري) ، أسطوانة مربعة (دبوس مربع) ، أو مسطح (قطعة إدراج). عادة ما يكون الاتصال الذكري مصنوعًا من النحاس الأصفر أو البرونز الفوسفوري.

قطعة الاتصال الأنثوية ، أي المقبس ، هي الجزء الرئيسي من زوج الاتصال. يعتمد على الهيكل المرن ليتم تشوهه بشكل مرن عند إدخاله في الدبوس لتوليد قوة مرنة وتشكيل اتصال وثيق مع قطعة الاتصال الذكورية لإكمال الاتصال. هناك أنواع عديدة من هياكل الرافعة ، بما في ذلك الأسطوانية (الشق ، العنق) ، الشوكة الرنانة ، النوع الكابولي (الفتحة الطولية) ، النوع القابل للطي (الفتحة الطولية ، الشكل 9) ، الشكل الصندوقي (المقبس المربع) والمقبس الزنبركي السلكي وما إلى ذلك وهلم جرا.

2. عازل

غالبًا ما يُطلق على العازل اسم القاعدة أو الملحق. وتتمثل وظيفتها في ترتيب نقاط التلامس في الموضع المطلوب والتباعد ، ولضمان أداء العزل بين جهات الاتصال وبين جهات الاتصال والإسكان. تعتبر مقاومة العزل الجيدة ، وتحمل أداء الجهد ، والمعالجة السهلة من المتطلبات الأساسية لاختيار المواد العازلة التي ستتم معالجتها في عوازل.

3. شل

يُطلق عليه أيضًا الغلاف ، وهو الغلاف الخارجي للموصل. يوفر حماية ميكانيكية للوحة التثبيت العازلة المدمجة والمسامير ، ويوفر محاذاة القابس والمقبس عند التزاوج ، ثم يثبت الموصل بالجهاز.

4. الملحقات

الملحقات مقسمة إلى ملحقات هيكلية وإكسسوارات التثبيت. الملحقات الهيكلية مثل حلقات التثبيت ، ومفاتيح تحديد المواقع ، ودبابيس تحديد الموضع ، ودبابيس التوجيه ، وحلقات التوصيل ، ومشابك الكابلات ، وحلقات الختم ، والجوانات ، وما إلى ذلك. قم بتثبيت الملحقات مثل البراغي ، والصواميل ، والبراغي ، وحلقات الزنبرك ، وما إلى ذلك. الأجزاء والأجزاء المشتركة.

خصائص الموصل

1. يكون الاتصال بالذكر أو الأنثى مرنًا. يمكن استخدام الاتصال المتبادل لجهات الاتصال لضمان اتصال الدائرة.

2. الجزء الطرفي من التلامس له هيكل سلكي يسهل تنفيذ الأسلاك أو لوحات الأسلاك المطبوعة. تستخدم في اللحام ، التغليف ، التثبيت ، اللحام عبر الفتحة وغيرها من الهياكل.

3. تم إصلاح التلامس في الموضع الصحيح للعازل ، ويمكن استخدام العازل للحفاظ على مقاومة عزل الجهد بين جهات الاتصال.

4. له هيكل اقتران ، وهو مناسب لإدخال وفصل التلامس ، ولا يغير موضعه حتى بعد الاهتزاز أو الصدمة.

اتجاه التطور المستقبلي لتكنولوجيا الموصل الإلكتروني

تعتبر الموصلات ، كمكونات رئيسية لاتصالات التيار أو الإشارة ، جزءًا مهمًا من النظام الصناعي. مع التطور السريع لمحطات الهاتف المحمول الشخصية ، والأجهزة الكهربائية المنزلية الذكية ، وصناعة اتصالات المعلومات ، وصناعة الطاقة الجديدة للنقل ، وعلوم وتكنولوجيا الفضاء ، والذكاء الاصطناعي ، والمعدات الإلكترونية الطبية وغيرها من المجالات ، والوظيفة ، والمظهر ، والأداء ، وبيئة استخدام الموصلات تم تحسينها. طلب عالي.

1. اتجاه تطوير التصغير الدقيق والتكامل

من أجل تلبية متطلبات الأجهزة الإلكترونية المحمولة والرقمية ومتعددة الوظائف ، بالإضافة إلى أتمتة الإنتاج والتجميع ، يجب أن تخضع الموصلات الإلكترونية لتعديلات هيكل المنتج. تم تطوير المنتجات بشكل أساسي في اتجاه الحجم الصغير ، والارتفاع المنخفض ، والميل الضيق ، والوظائف المتعددة ، والعمر الطويل ، وتركيب السطح ، إلخ.

يعني التصغير أن التباعد المركزي للموصلات الإلكترونية (الموصلات) أصغر ، وأن الكثافة العالية هي لتحقيق عدد كبير من النوى. يتطلب تصغير المنتجات الإلكترونية الاستهلاكية مكونات لدمج التصغير والنحافة والأداء العالي ، مما يعزز أيضًا تطوير منتجات الموصل في اتجاه التصغير والنغمة الصغيرة. تصغير المكونات يتطلب متطلبات تقنية أعلى. كل هذا يتطلب أساسًا قويًا للقولبة الصناعية لدعمه بشكل فعال.

2. اتجاه التنمية الذكي

اليوم هو عالم يتميز بالتطور السريع للمعلومات ، بغض النظر عن نوع المعلومات أو التكنولوجيا ، فإن متطلبات الناس&تزداد أعلى فأكثر. من التطور السريع لبيانات اتصالات المعلومات ، وصل الترابط اللاسلكي للجميع منا. من تطبيقات الهواتف الذكية ، والأجهزة الذكية القابلة للارتداء ، والطائرات بدون طيار ، والقيادة بدون طيار ، والواقع الافتراضي ، والروبوتات الذكية وغيرها من التقنيات ، فإن إضافة شرائح IC ، والتطوير الذكي للموصل الإلكتروني لدائرة التحكم هو اتجاه لا مفر منه ، لأنه سيمكن الموصل الإلكتروني لفهم استخدام المعدات الإلكترونية بشكل أكثر ذكاءً ، وتحسين أداء الموصل نفسه لتحقيق جسر لاسلكي ذكي.

3. اتجاه تطوير الأداء العالي

يعني النقل عالي السرعة أن أجهزة الكمبيوتر الحديثة وتكنولوجيا المعلومات وتكنولوجيا الشبكات تتطلب أن يصل معدل نقل الإشارة على نطاق زمني إلى نطاق تردد ميغا هرتز ، ويصل وقت النبض إلى ميلي ثانية. لذلك ، يلزم وجود موصلات (موصلات) إلكترونية للإرسال بسرعة عالية.

التردد العالي هو التكيف مع تطور تقنية الموجات المليمترية ، وقد دخلت جميع الموصلات الإلكترونية المحورية للتردد اللاسلكي (الموصلات) في نطاق تردد عمل الموجة المليمترية.
